八角垫

产品详情

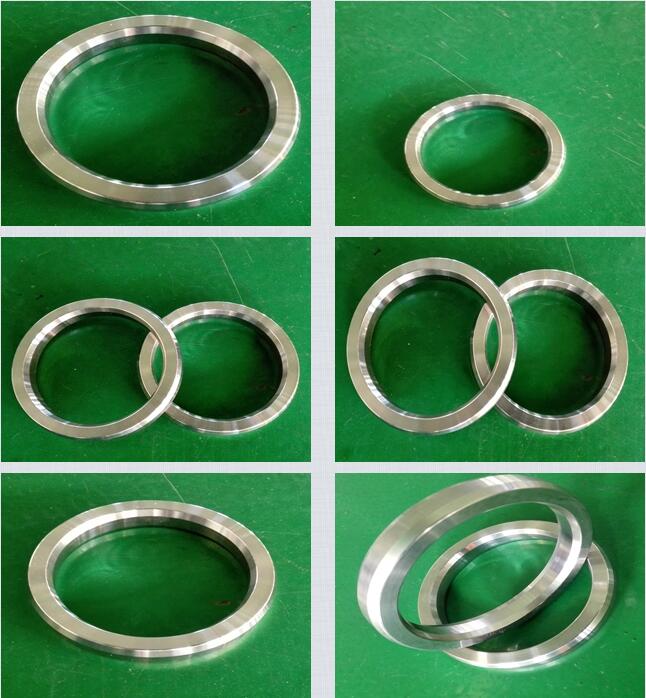

八角形金属环垫
这种金属环垫是用金属材料由锻造及热处理和机械加工成截面形状为八角型的实体金属垫片，具有径向自紧密封作用，是标准的R型金属环垫的一种，其作用原理是是靠垫片与法兰梯型槽的内外面（主要是外侧面）的接触，并通过压紧从而形成密封作用。
八角形金属环垫安装在法兰面的梯型环槽内，当拧紧连接螺栓时，受轴向压缩与上下梯型槽帖紧，产生塑性变形，形成一环状密封带，建立初始密封。升压后，在介质压力的作用下，使环垫径向扩张。垫片与梯形槽的斜面更加帖紧，产生自紧作用。但是，介质压力的升高同样会使法兰和连接螺栓变形，造成成密封面间的相对分离，垫片密封比相对下降，因而，环垫可以认为是半自紧密封。
八角形金属环垫与法兰槽相配主要是面接触，与椭圆形环垫相比虽然不易与法兰槽达到密合，但却能再次使用，并且因截面是由直线构成容易加工。同时选用八角形金属环垫材质硬度应低于法兰面15~20HB。
八角形金属环垫应用范围
通常应用于高温高压蒸气，气体，溶剂的管法兰，塔槽，压力容器，高速接合面，高温高压阀，盖。石油天然气工业中的井口装置和采油树上的密封。
八角形金属环垫性能特点
1、耐高温、耐高压，适用于高压法兰；
2、密封持久可靠；
3、适应压力、温度有波动的工况条件。
八角金属环垫主要性能参数
垫片系数  m=5.5-6.5
垫片使用压力 ≤40MPa
垫片使用温度 -200℃-1000℃
最小预紧比压  y=126.6-182.8MPa
 八角形金属环垫尺寸极限偏差
尺寸名称 代 号 极限偏差
环垫的节径 P ±0.18
环垫的宽度 A ±0.20
环垫的高度 H ±0.4¹
八角形环垫的底面宽度 C ±0.2
角度23°    ±0.5°
环垫的圆角半径 R ±0.4
